قطع منصهر ثلاثي الطور بقدرة 60 أمبير، مصمم لتشغيل تيار متردد 50 هرتز، جهد مقنن يصل إلى AC690V، يجمع بين وظائف المصهر والمفتاح، ويفصل الطاقة في حالة الحمل الزائد أو ماس كهربائى. عندما يتجاوز التيار حد الأمان، يذوب عنصر المصهر الداخلي، مما يؤدي إلى فصل الدائرة على الفور، وحماية الأسلاك والمعدات الإلكترونية الحساسة والمحركات من التلف أو الحريق. يتوافق هذا المفتاح مع معايير GB/T14048.3 وIEC60947-3.
معلمات المنتج
البيانات الفنية لمفتاح قطع الاتصال
| شفرة | GRGLR-63 | GRGLR-125 | GRGLR-160 | GRGLR-250 | GRGLR-400 | GRGLR-630 | GRGLR-800 | GRGLR-1000 | GRGLR-1250 | ||
| تيار التسخين التقليدي (أ) | 63 | 125 | 160 | 250 | 400 | 630 | 800 | 1000 | 1250 | ||
| تصنيف الجهد العزل (الخامس) | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | ||
| تصنيف دفعة تحمل الجهد (كيلو فولت) | 4 | 4 | 4 | 4 | 8 | 8 | 8 | 8 | 8 | ||
| تصنيف العمل الحالي (أ) | 380V | 63 | 125 | 160 | 250 | 400 | 630 | 800 | 1000 | 1250 | |
| 660V | 63 | 100 | 125 | 200 | 315 | 500 | 630 | 800 | 1000 | ||
| قدرة التصنيع والكسر المقدرة (A) 1.05Ue |
AC660V، AC-23B كوسΦ:0.35 |
يتصل | 630 | 1250 | 1600 | 2500 | 4000 | 6300 | 8000 | 10000 | 12500 |
|
AC660V، AC-23B كوسΦ:0.35 |
قطع الاتصال | 504 | 1000 | 1280 | 2000 | 3200 | 5040 | 6400 | 8000 | 10000 | |
| الحياة الميكانيكية (مرات) | 1400 | 1400 | 1400 | 1400 | 800 | 800 | 500 | 500 | 500 | ||
| الحياة الكهربائية (مرات) | 200 | 200 | 200 | 200 | 200 | 200 | 100 | 100 | 100 | ||
| قوة التشغيل (ن) | 7.5 | 16 | 16 | 16 | 30 | 30 | 40 | 40 | 40 | ||
| تيار الدائرة القصيرة المقدر-(كيلو أمبير) | 50 | 50 | 50 | 50 | 50 | 50 | 100 | 100 | 100 | ||
| درجة التلوث | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | ||
المعلمات التقنية للصمامات المجهزة
| تيار التسخين التقليدي (أ) | الصمامات مجهزة | الصمامات التصنيف الحالي (أ) |
| 63 | NT00C | 4; 6; 10; 16; 20; 25; 32; 40; 50; 63 |
| 125 | NT00 | 10; 16; 20; 25; 32; 40; 50; 63; 125 |
| 160 | NT00 | 10; 16; 25; 32; 40; 50; 63; 80; 100; 125; 160 |
| 250 | NT1 | 63; 80; 100; 125; 160; 200; 250 |
| 400 | NT2 | 160; 200; 250; 315; 400 |
| 630 | NT3 | 250; 315; 400; 500; 630 |
| 800 | NT4 | 800 |
| 1000 | NT4 | 800; 1000 |
| 1250 | NT4 | 800; 1000; 1250 |
البعد

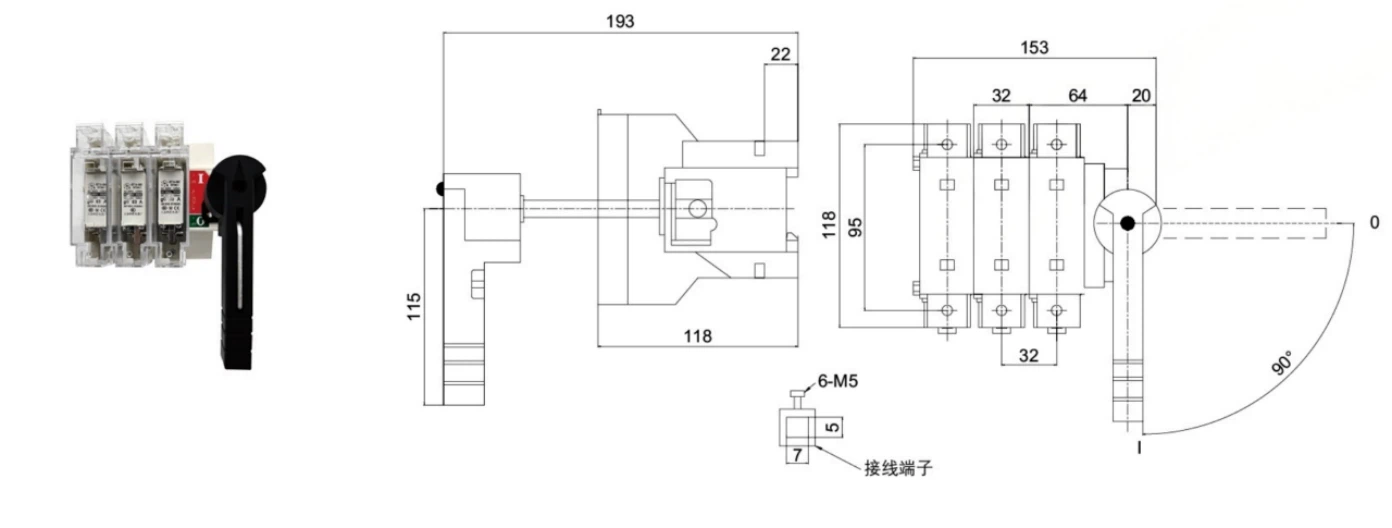

عملية جانبية

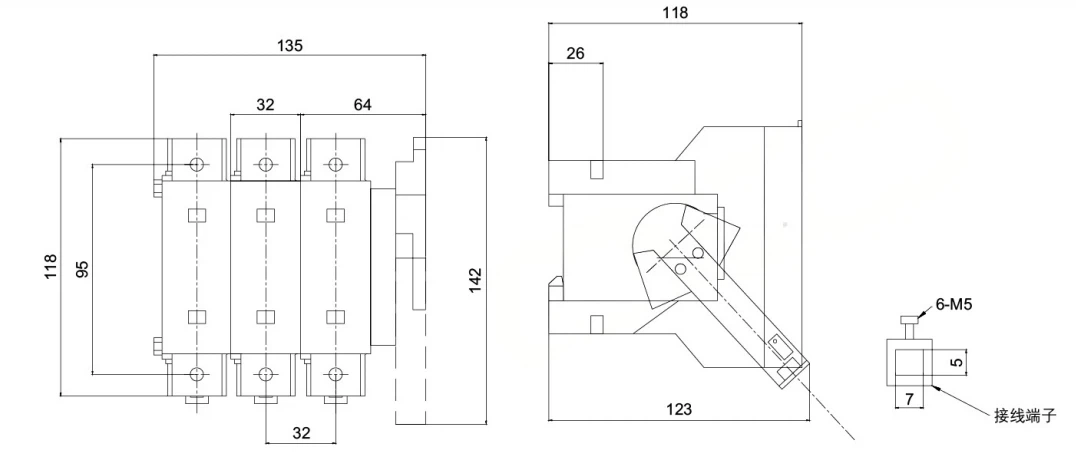

عملية أمامية
الحالة البيئية
1. درجة حرارة الهواء المحيط: لا تزيد عن +40 درجة ولا تقل عن -5 درجة.
2. ارتفاع التثبيت: لا يزيد عن 2000 متر.
3. مستوى التلوث المحيط: المستوى 3.
4. الرطوبة: عند درجة حرارة قصوى +40 درجة يجب ألا تزيد الرطوبة النسبية عن 50%. يُسمح بالرطوبة النسبية المرتفعة عند انخفاضها
درجات الحرارة، على سبيل المثال، تصل إلى 90% عند 20 درجة. ينبغي اتخاذ تدابير خاصة لمنع التكثيف العرضي الناجم عن
تقلبات درجات الحرارة.
5. يجب تركيب المفتاح في منطقة خالية من الاهتزاز أو التأثير أو الاهتزاز أو المطر أو الثلج. يجب أن يكون موقع التثبيت مجانيًا أيضًا
من الوسائط المتفجرة والغازات والغبار التي يمكن أن تؤدي إلى تآكل المعادن أو إتلاف العزل.
الميزات الهيكلية
1. تعمل آلية التسريع مع الإطلاق الفوري للطاقة المحملة بالزنبرك- على تمكين الاتصال والفصل السريع، بغض النظر عن سرعة المقبض، مما يؤدي إلى تحسين قدرة إطفاء القوس.
2. الهيكل، المصنوع من ألياف البوليستر غير المشبعة -مركب القولبة المقوى (DMC)، يوفر مقاومة ممتازة للاشتعال، وخصائص عازلة، وسلامة تشغيلية.
3. إن جهات الاتصال المتوازية المتعددة القطع-تقوم بالتنظيف الذاتي-وتوفر حماية موثوقة من التيار الزائد والدائرة القصيرة-.
4. يضمن توصيل الدائرة وفصلها تحت الحمل.
5. استبدال الصمامات آمن ومريح وسريع.
ملاحظات التثبيت
يتم تعيين معلمات اتصال التبديل من قبل الشركة المصنعة ولا ينبغي تعديلها أثناء الاستخدام.
عند توصيل قضيب التوصيل بالمنتج، تأكد من أن المسافة بين فتحات قضيب التوصيل متوافقة مع فتحات أسلاك المنتج لتجنب تلف المنتج
المنتج بسبب قوى خارجية.
تعليمات الطلب
1. نحتاج إلى الحصول على اسم المنتج والنموذج والتيار المقنن وعدد الأعمدة والكمية من العملاء.
2. المواصفات والأبعاد عرضة للتغيير دون إشعار مسبق بسبب تحسينات المنتج. يجب أن يسود تسليم المنتج الفعلي.
خدمتنا
فريق مراقبة الجودة المهنية لضمان المنتج الخاص بك بشكل أفضل.
التحقق من المواد الخام قبل البدء في الإنتاج.
التفتيش العشوائي أثناء المعالجة.
فحص 100% قبل الشحن.
التعليمات
س: كيف أفعل إذا لم أكن بحاجة إلى الصمامات في الداخل؟
ج: يرجى إعلامنا قبل الاقتباس وسنقترح عليك نوعًا أكثر ملاءمة لك.
س: هل يمكنك إرسال العينات لي؟
ج: نعم، يمكننا أن نرسل عينات للاختبار أولا.
س: هل يمكنك وضع الشعار الخاص بي في المنتجات؟
ج: نعم ، يرجى إرسال تصميم الشعار الخاص بك إلينا وإبلاغنا قبل الاقتباس.
س: ما هي مدة ضمان المنتج؟
ج: ضمان لمدة -سنة واحدة.
